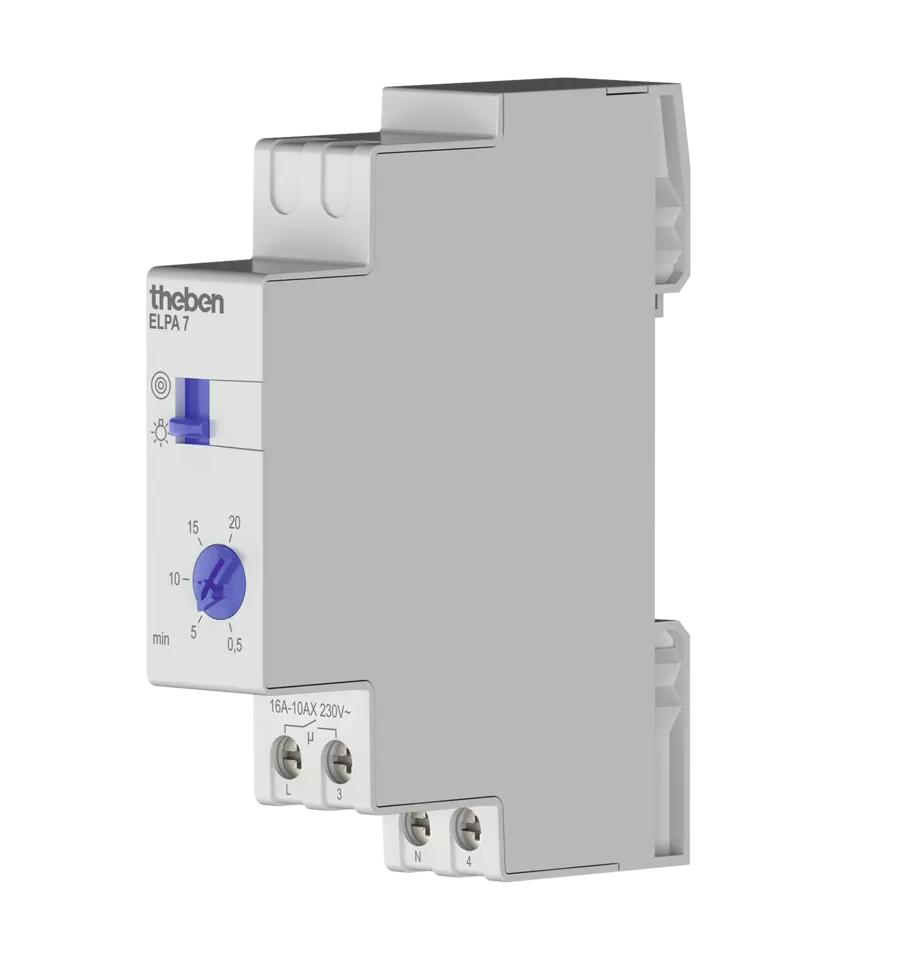

ELPA 7
Артикул №: 0070002
Стълбищен таймер, електронен
Изключете предварително предупреждение, за да избегнете внезапно стъмняване
Нулево кръстосано превключване за спестяващо реле превключване и високи натоварвания на лампите
ELPA 7
Описание на функцията
Стълбищен таймер, електронен
Изключете предварително предупреждение, за да избегнете внезапно стъмняване
Нулево кръстосано превключване за спестяващо реле превключване и високи натоварвания на лампите
Незабавно вторично превключване
Превключвател за постоянна светлина
Оформлението на терминала е същото като ELPA 8
Изключително точно
Вход с бутон с електронна защита от претоварване
Автоматично откриване на 3 или 4 проводника (4 проводника с връзка за подово осветление, 3 проводника вече не са разрешени за нови системи)
Технически данни
| Работно напрежение | 230 V AC |
| Честота | 50 - 60 Hz |
| ширина | 1 модула |
| Тип инсталация | DIN шина |
| Консумация в режим на готовност | ~0,3 W |
| Натоварване на светеща лампа | 100 mA |
| Настройка на времето на диапазона | 0,5 - 20 мин |
| Тип връзка | 3-/4-проводникови |
| 3/4-пътни проводници | Автоматичен |
| Вторично превключване | веднага |
| Работен цикъл в проценти | 100 |
| Тип контакт | БЕЗ контакт |
| Ширина на отвора | < 3 mm (µ) |
| Превключващ изход | Без потенциал (230 V) |
| Натоварване на лампа с нажежаема жичка/халогенна лампа | 2600 W |
| Натоварване на луминесцентна лампа (конвенционална) верига за изоставане | 2600 VA |
| Натоварване на луминесцентна лампа (конвенционална) с паралелна корекция | 1300 W 130 µF |
| LED лампа < 2 W | 55 W |
| LED лампа 2-8 W | 600W |
| LED лампа > 8 W | 600W |
| Натоварване на луминесцентна лампа (електронен баласт) | 1100 W |
| Натоварването на луминесцентната лампа (конвенционална) серия коригирано | 2600 VA |
| Натоварването на луминесцентна лампа (конвенционална) не е коригирано | 2600 VA |
| Превключващ капацитет | 10 AX при 230 V AC, cos φ = 0,3, 16 A при 230 V AC, cos φ = 1 |
| Пусков ток | макс. 800 A / 200 µs |
| Превключвател за постоянна светлина | |
| Предупреждение за изключване | |
| Вход с много напрежение | |
| Нулево-кръстосано превключване | |
| Корпус и изолационен материал | Устойчив на висока температура, самозагасващ се термопласт |
| Температура на околната среда | -10°C ... 50°C |
| Клас на защита | II |
| Тип защита | IP 20 |
Изтегляния
| Инструкция за експлоатация | ELPA_7_ELPA_3 (1,7 MB). | |
| Информационен лист | ELPA 7 (226,9 kB). | |
| Флаер | The right light at the right moment - OKTO impulse switches, ELPA 7 staircase light timer switch (213,3 kB). |
