LUXA 103 S360-101-12 AP WH

Артикул №: 1030063

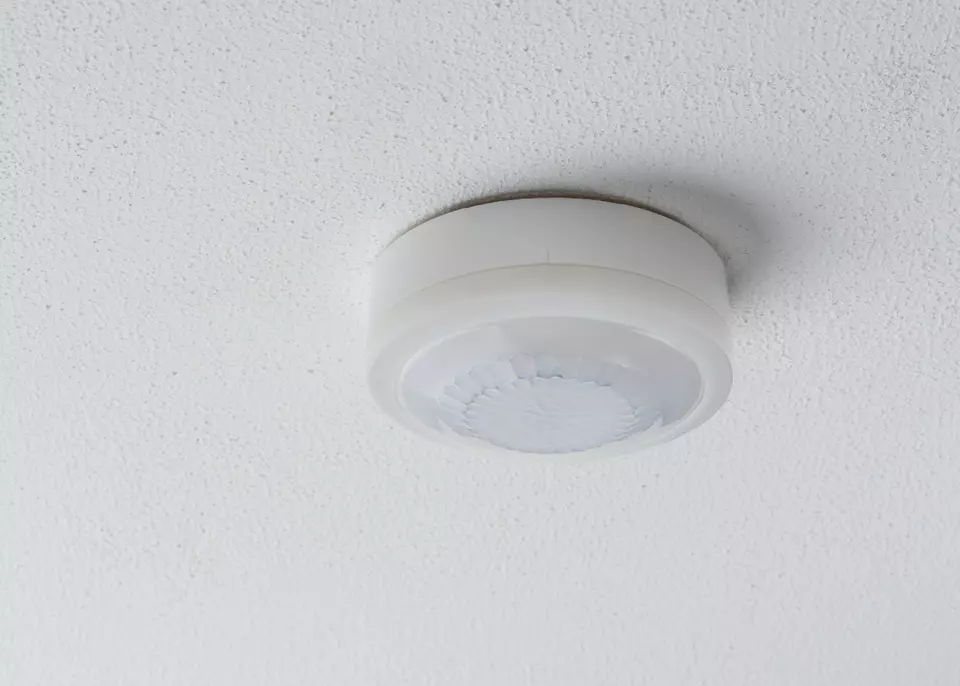

  • Пасивен инфрачервен детектор за присъствие, повърхностен монтаж

  • 1 канал светлина (реле 230 V) и 1 канал присъствие (реле без потенциал за HVAC управление)

  • Кръгла зона на детекция 360°, Ø 12 m (113 m2) при 3 m височина на монтаж

Информационен лист
product-img
LUXA 103 S360-101-12 AP WH
Описание на функцията
Техническа информация
Изтегляния

Описание на функцията

  • Пасивен инфрачервен детектор за присъствие, повърхностен монтаж

  • 1 канал светлина (реле 230 V) и 1 канал присъствие (реле без потенциал за HVAC управление)

  • Кръгла зона на детекция 360°, Ø 12 m (113 m2) при 3 m височина на монтаж

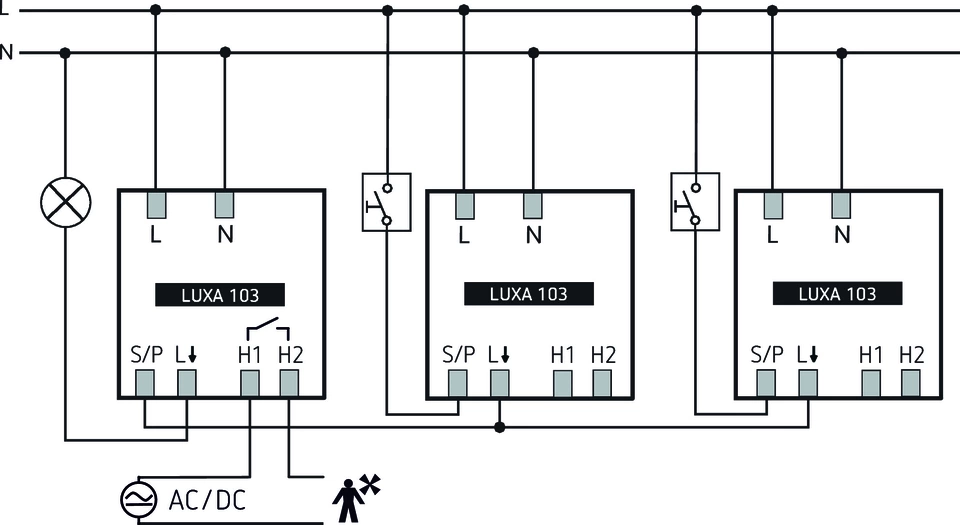

  • Разширяване на зоната на детекция чрез паралелно превключване, максимум 8 детектора могат да бъдат свързани паралелно

  • Възможно е свързване в мрежа със стенен детектор theMura Slave

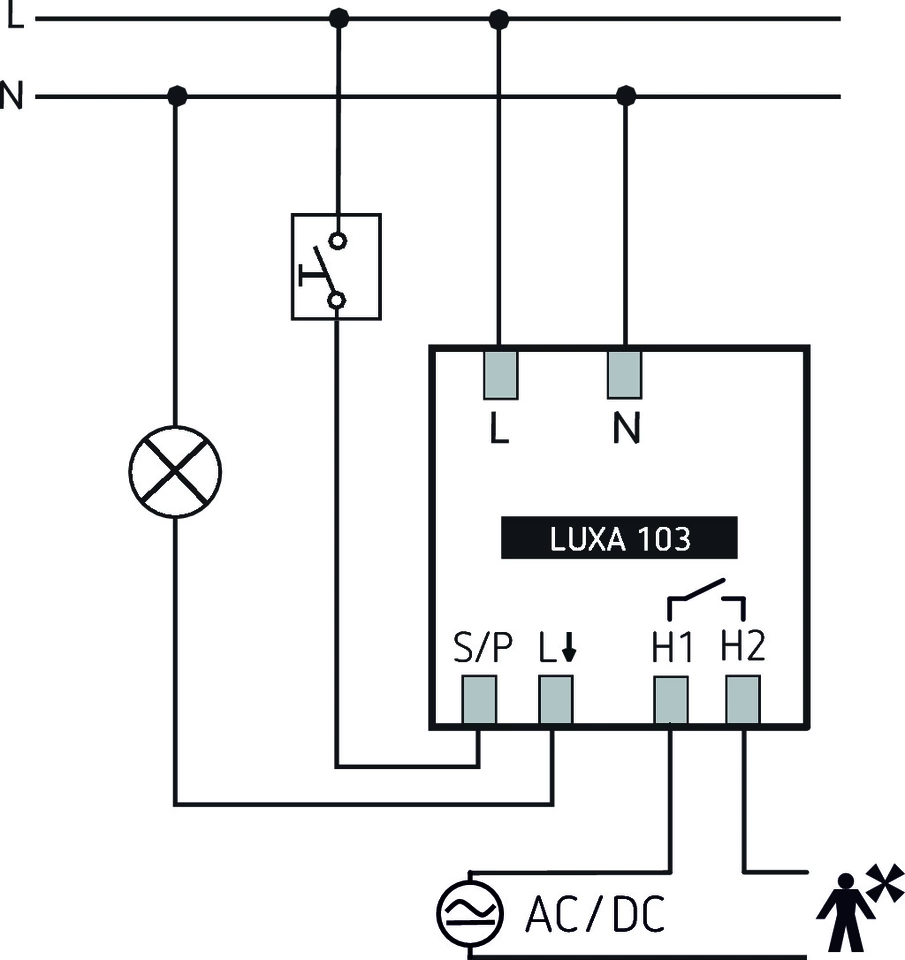

  • Възможност за свързване на бутон за ръчно превключване

  • Възможна е напълно или полуавтоматична работа

  • Еднопосочно измерване на яркостта (измерване на смесена светлина)

  • Функция за обучение, импулсна функция, тестова функция, функция за стълбищно осветление

  • Готов за работа веднага благодарение на фабричната настройка

  • Промените на стойностите и настройките са възможни с потенциометри и с едно от тези опционални дистанционни управления:

  • Приложение/универсално дистанционно управление theSenda B

  • Сервизно дистанционно управление theSenda P

  • Опционално потребителско дистанционно управление за ръчно управление на Senda S/theSenda B

  • Възможно е ограничаване на обхвата на откриване

  • Подходящ и за външни приложения, чрез промяна на мястото на монтаж обхватът на детекция се намалява до Ø 8 m

Технически данни

Работно напрежение230 V AC
Честота50 Hz
Консумация в режим на готовносток. 0,5 W
Измерване на светлинатаИзмерване на смесена светлина
ЦвятБяло
Тип инсталацияМонтаж на тавана
Настройка на яркостта на диапазона5 lx - 1000 lx
Ъгъл на откриване360°
Монтажна височина2,5 - 3,5 м
Превключващ изходСветлина | присъствие
Забавяне на изключване на светлината15 s - 30 min
Закъснение при изключване на присъствието10 s - 120 мин
Наличие на закъснение при включване0 s - 10 min
Натоварване на лампа с нажежаема жичка/халогенна лампа2300 W
Пусков токмакс. 500 A / 200 µs
LED лампа 2-8 W400 W
LED лампа > 8 W400 W
Видове лампиЛампи с нажежаема жичка/халогенни лампи, луминесцентни лампи, енергоспестяващи лампи, светодиоди
Обхват на откриване113 m² (ø 12 m | 360°)
Обхват на откриванеКръг, Кръг, Кръг, Кръг, Кръг, Кръг, Кръг, Кръг, Кръг, Кръг, Кръг, Кръг, Кръг
Дистанционно управление
Температура на околната среда-25°C ... 55°C
Тип защитаIP 54

Изтегляния

Инструкции за експлоатацияPDFLUXA 103 S360 (5,4 MB).
Информационен листPDFLUXA 103 S360-101-12 AP WH (1,3 MB).
БрошураPDFBrochure: LUXA 103 presence detectors for both indoors and outdoors (1,7 MB).
BIM данниOpen planning data in web app.
