LUXA 103 S360-100-28 DE-UP WH

Артикул №: 1030072

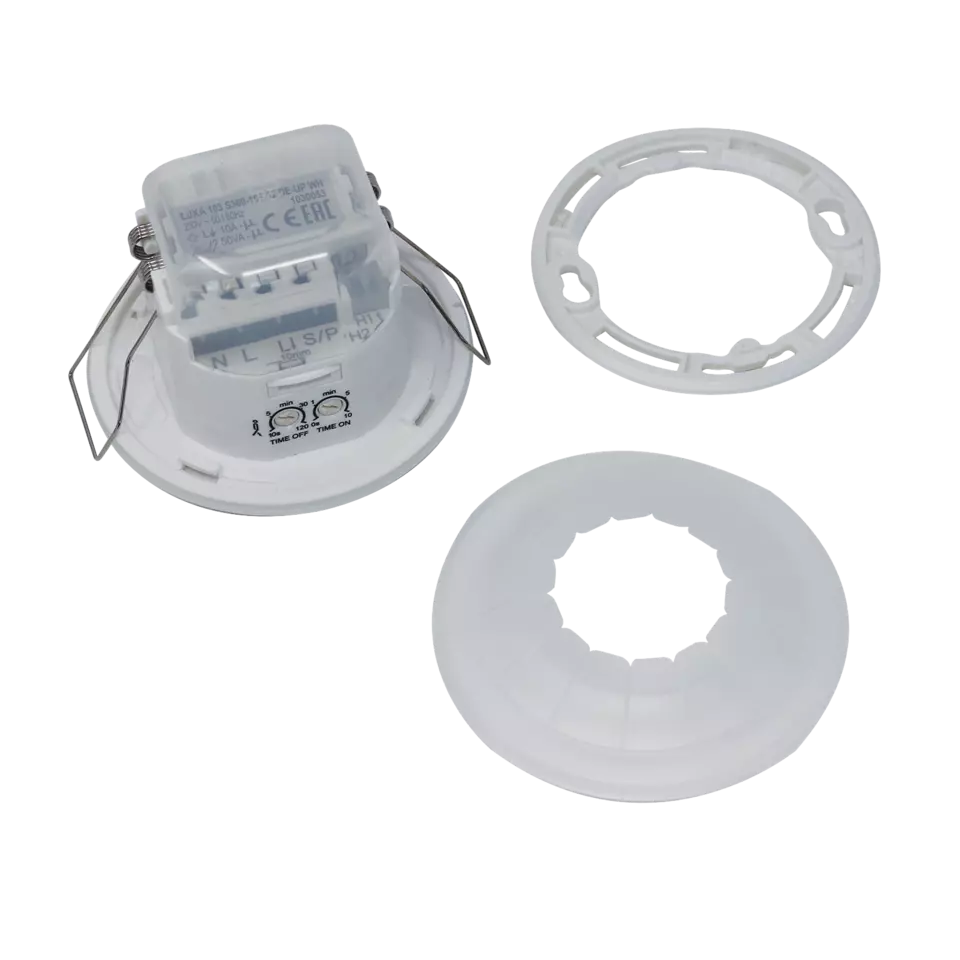

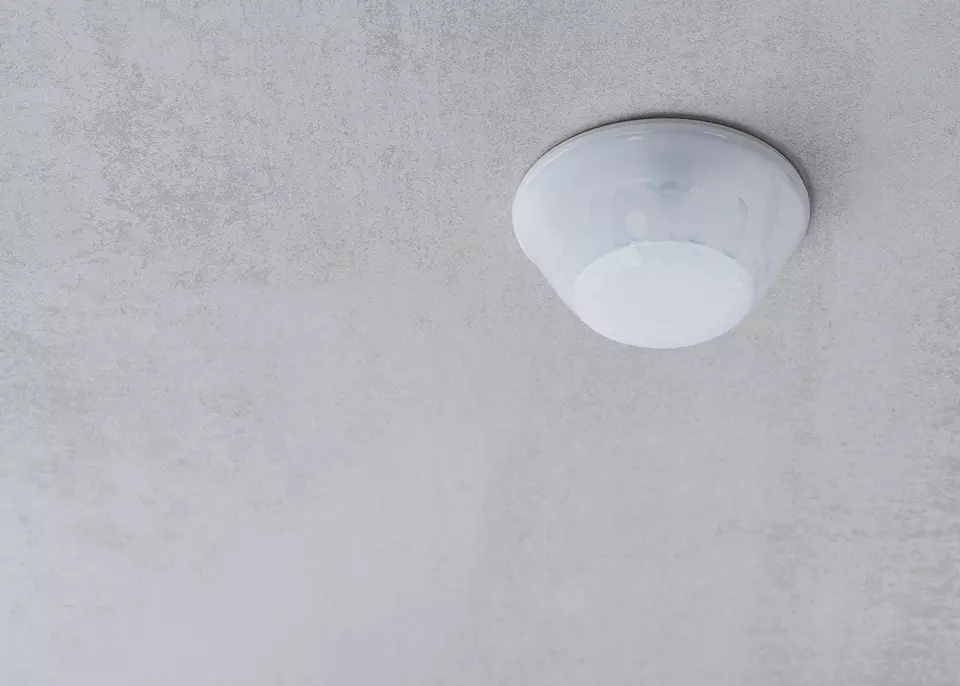

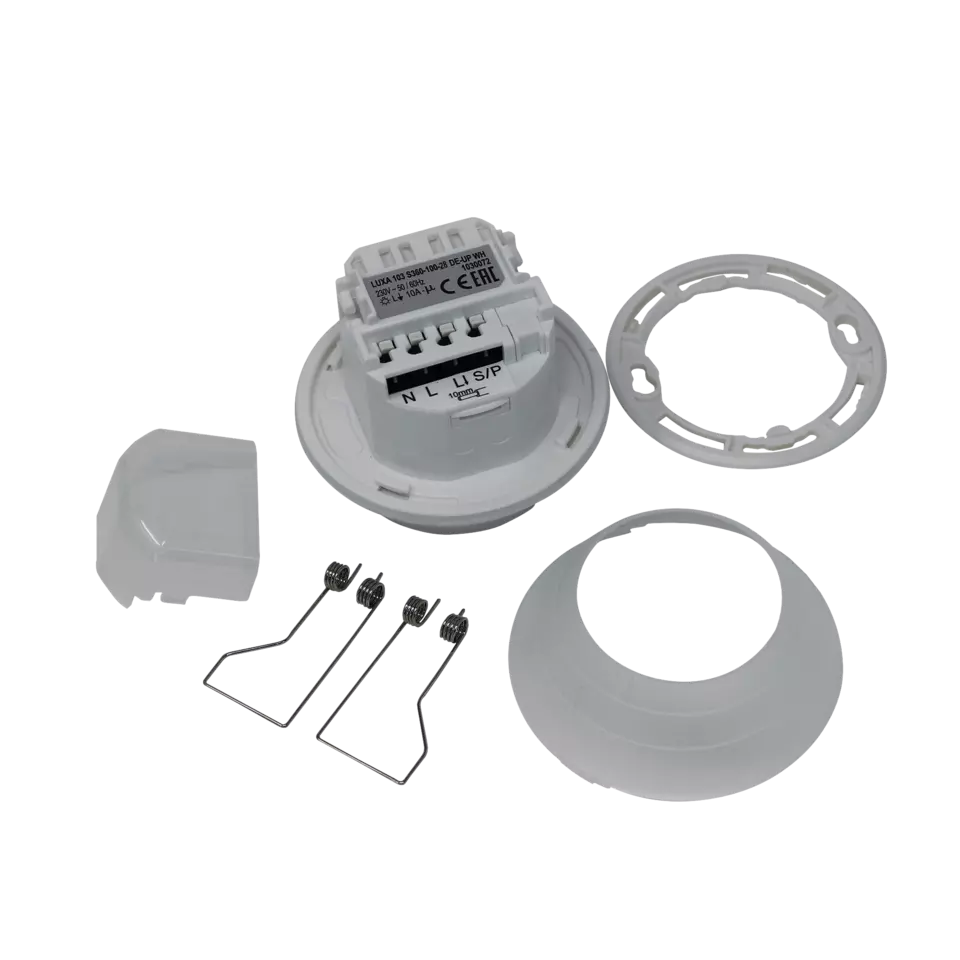

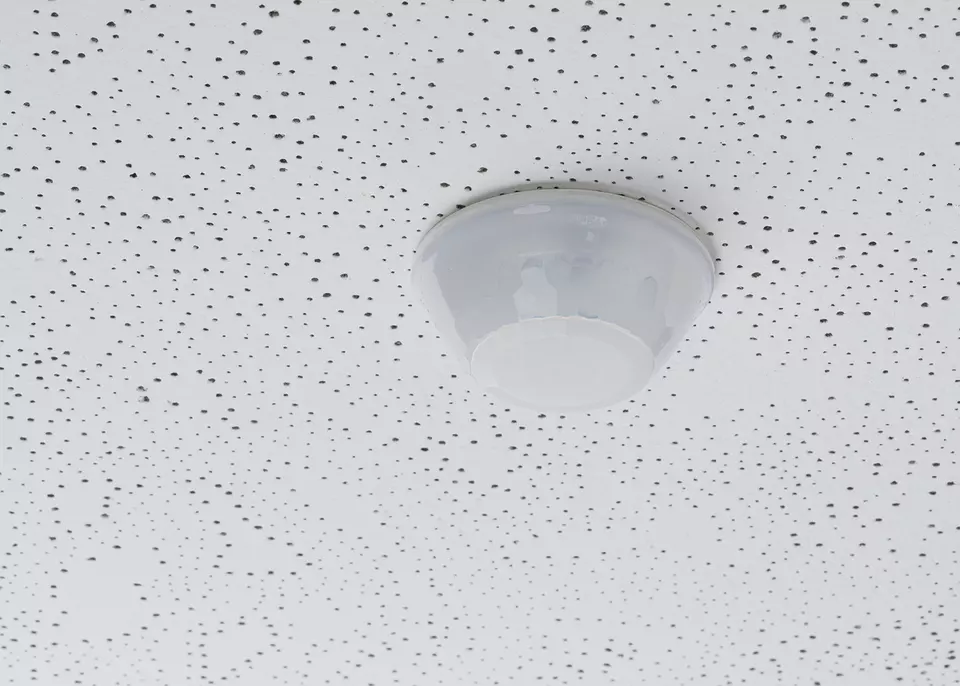

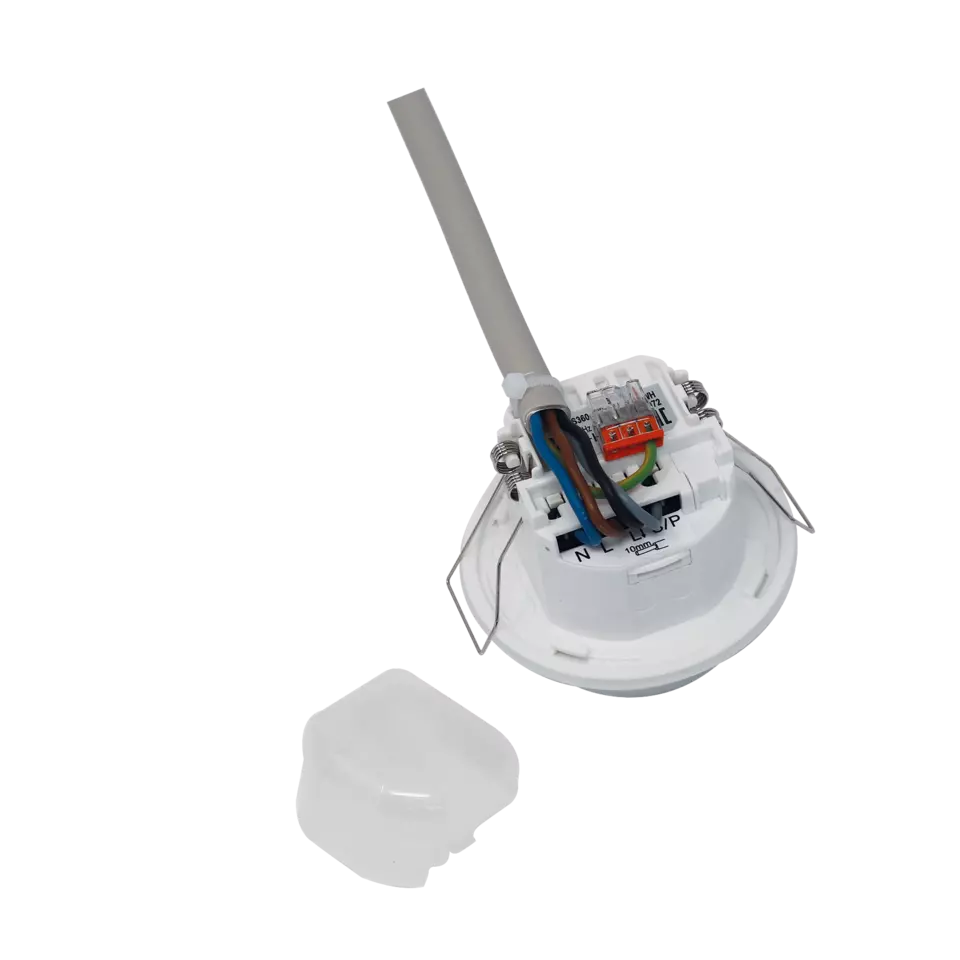

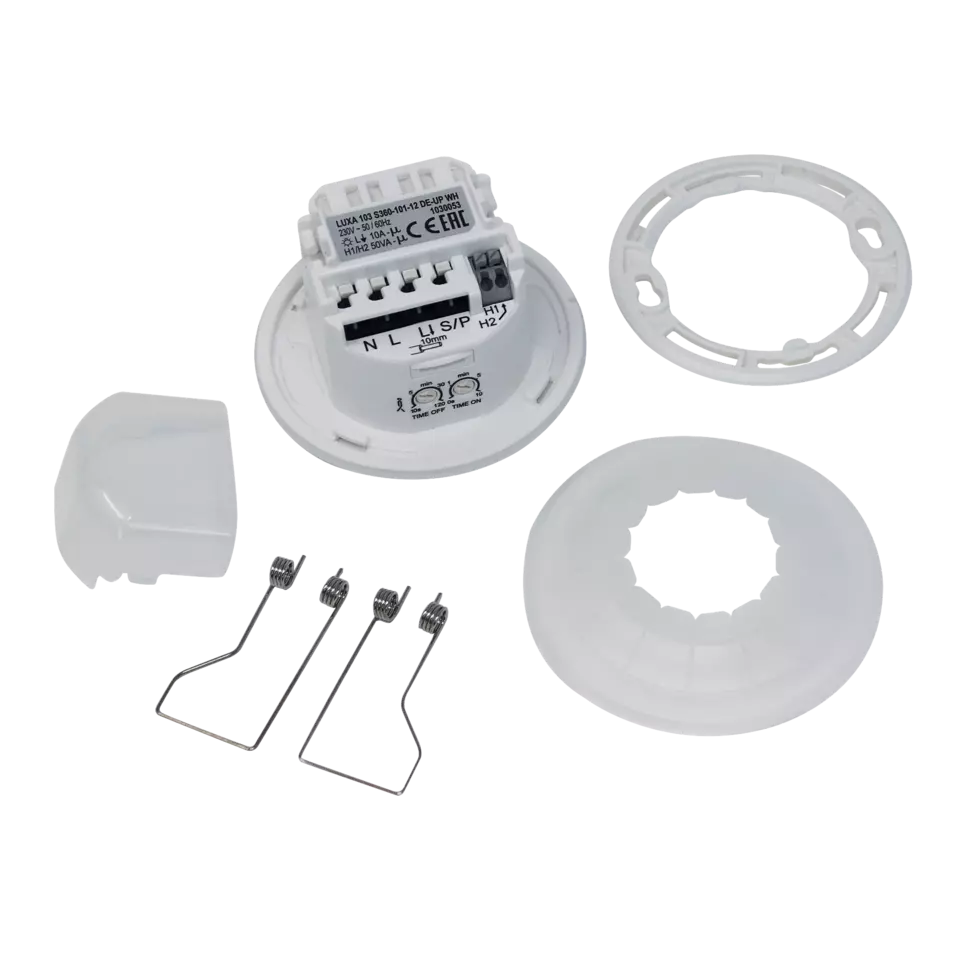

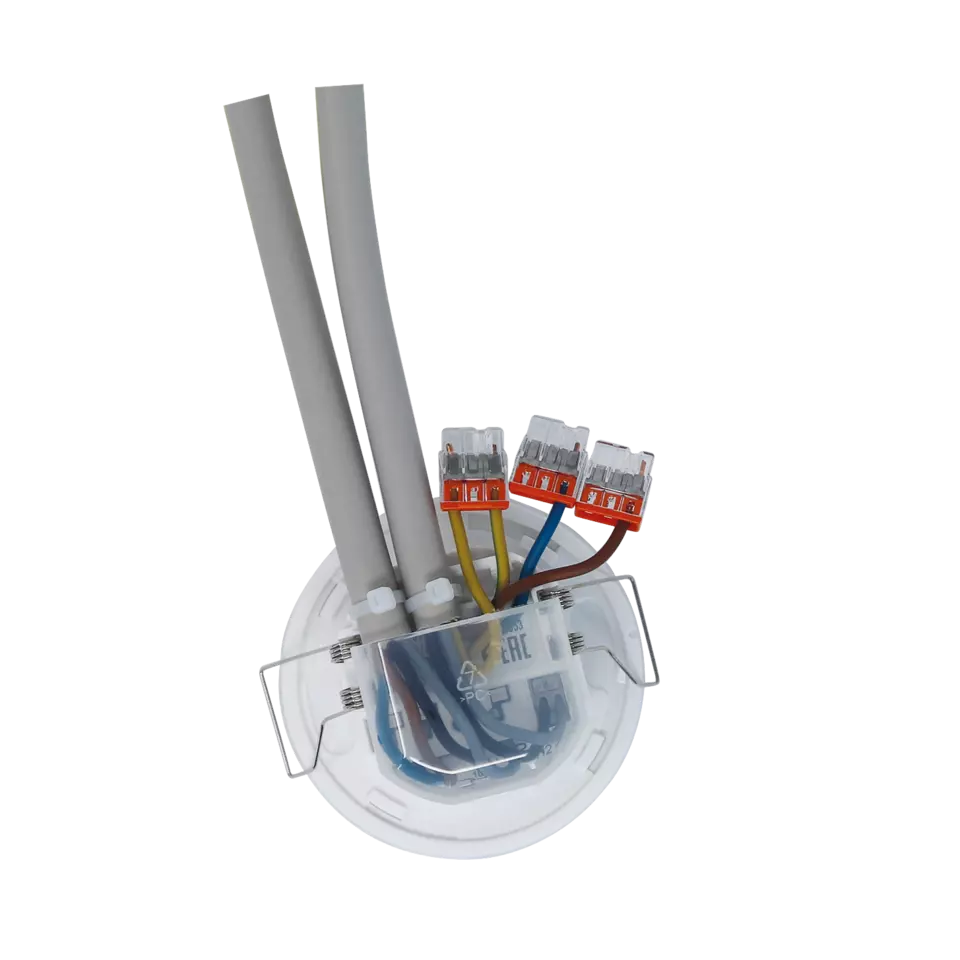

  • Пасивен инфрачервен детектор за присъствие, монтаж на таван както е доставен или вграден монтаж посредством подвижни пружини/защитна капачка и приложена монтажна рамка

  • Правоъгълна зона на детекция 360°, 28 x 5 m (140 m2) при 3 m височина на монтаж

  • 1 канална светлина (реле 230 V)

Информационен лист
product-img
LUXA 103 S360-100-28 DE-UP WH
Описание на функцията
Техническа информация
Изтегляния

Описание на функцията

  • Пасивен инфрачервен детектор за присъствие, монтаж на таван както е доставен или вграден монтаж посредством подвижни пружини/защитна капачка и приложена монтажна рамка

  • Правоъгълна зона на детекция 360°, 28 x 5 m (140 m2) при 3 m височина на монтаж

  • 1 канална светлина (реле 230 V)

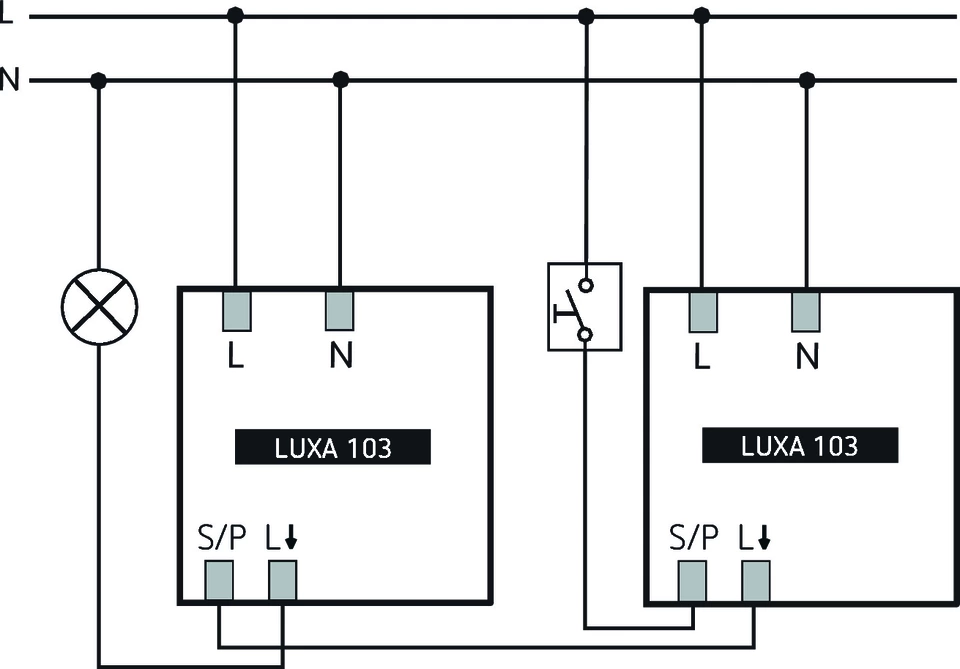

  • Разширяване на зоната на детекция чрез паралелно превключване, максимум 8 детектора могат да бъдат свързани паралелно

  • Възможно е свързване в мрежа със стенен детектор theMura Slave

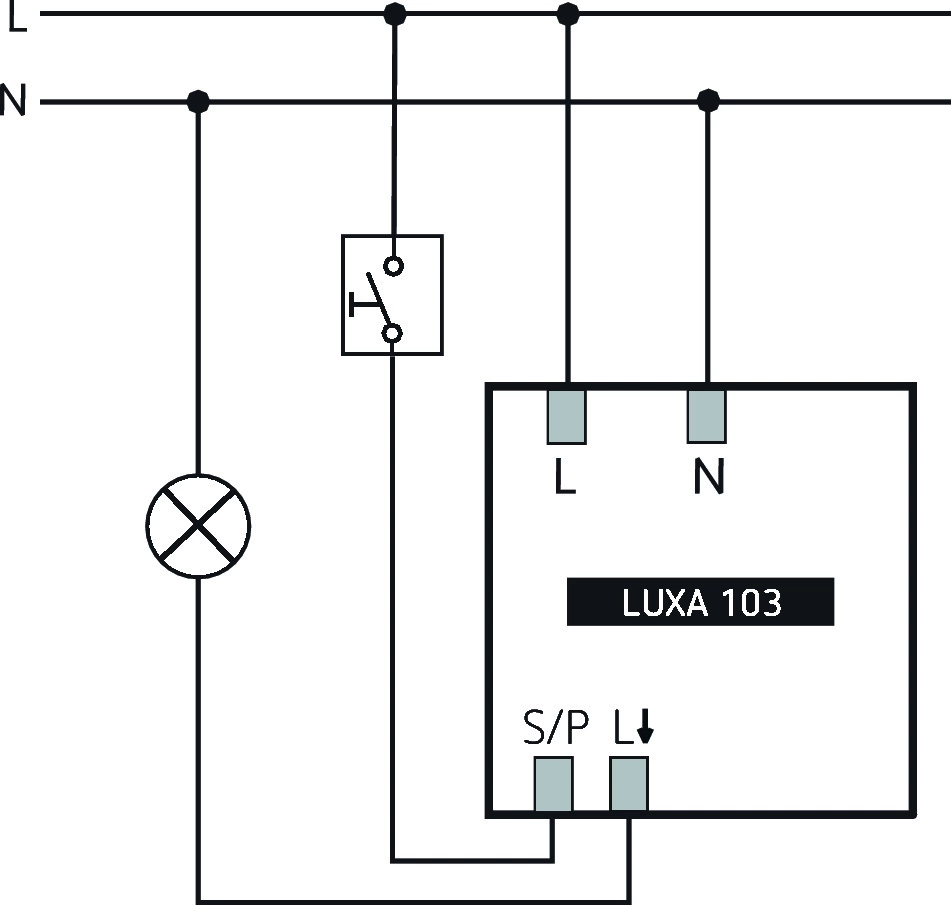

  • Възможност за свързване на бутон за ръчно превключване

  • Възможна е напълно или полуавтоматична работа

  • Еднопосочно измерване на яркостта (измерване на смесена светлина)

  • Функция за обучение, импулсна функция, тестова функция, функция за стълбищно осветление

  • Готов за работа веднага благодарение на фабричната настройка

  • Промените на стойностите и настройките са възможни с потенциометри и с едно от тези опционални дистанционни управления:

  • Приложение/универсално дистанционно управление theSenda B

  • Сервизно дистанционно управление theSenda P

  • Опционално потребителско дистанционно управление за ръчно управление на Senda S/theSenda B

  • Възможно е ограничаване на обхвата на откриване

Технически данни

Работно напрежение230 V AC
Честота50 Hz
Консумация в режим на готовносток. 0,5 W
Измерване на светлинатаИзмерване на смесена светлина
ЦвятБяло
Тип инсталацияМонтаж на тавана
Настройка на яркостта на диапазона5 lx - 1000 lx
Ъгъл на откриване360°
Монтажна височина2,5 - 3,5 м
Превключващ изходсветлина
Забавяне на изключване на светлината15 s - 30 min
Натоварване на лампа с нажежаема жичка/халогенна лампа2300 W
Пусков токмакс. 500 A / 200 µs
LED лампа 2-8 W400 W
LED лампа > 8 W400 W
Видове лампиЛампи с нажежаема жичка/халогенни лампи, луминесцентни лампи, енергоспестяващи лампи, светодиоди
Обхват на откриване140 m² (28,0 x 5 m)
Обхват на откриванеправоъгълна, правоъгълна, правоъгълна, правоъгълна, правоъгълна, правоъгълна
Дистанционно управление
Температура на околната среда-25°C ... 55°C
Тип защитаIP 54 (когато е монтиран)

Изтегляния

Инструкции за експлоатацияPDFLUXA 103 S360 (5,4 MB).
Информационен листPDFLUXA 103 S360-100-28 DE-UP WH (1,3 MB).
БрошураPDFBrochure: LUXA 103 presence detectors for both indoors and outdoors (1,7 MB).
BIM данниOpen planning data in web app.
